Module de relais Reed pour montage sur PCB
The MiRelay HRM Series High Voltage Reed Relay Module offers several advantages for applications such as test equipment and high voltage switchboards.
Advantages of the HRM Series Reed Relay Module:
Multiple coil voltage options: The modules can operate with common coil voltages of 5V, 12V, and 24V.
Multi-channel high voltage relay module: It supports multiple channels, making it suitable for complex systems requiring several high-voltage switching points.
High dielectric strength: The module has a high dielectric strength, indicating its ability to withstand high voltages without breaking down. Available withstanding voltages range from 1000VDC to 15000VDC.
DIN rail mounting: This feature allows for easy and secure installation in standard industrial control cabinets.
LED indicator: Integrated LED indicators provide visual feedback on the relay’s status, aiding in troubleshooting and operation monitoring.
Professional circuit protection: The module incorporates professional circuit protection, enhancing reliability and preventing damage to the relay and connected circuitry.
Variety of contact forms: The modules are available with different contact forms, including 2A, 6A, and 12A, providing flexibility for various application requirements.
Module de relais Reed 4KV 12 canaux
- HRM05-12A04
- HRM12-12A04
- HRM24-12A04
Caractéristiques du produit :
- Matrice de relais Reed
- La tension de la bobine peut être choisie entre 5 V, 12 V ou 24 V
- 6 relais Reed longue durée à 12 canaux
- 6 pièces HVR05-2A04-02 sur carte PCB
- 1000 V, 1 A en commutation ou 2,5 A en transport
- Max 100 W, 100 VA
- Temps d'actionnement du relais de 1 ms
- Long life dry reed relays (>109 operations)
- À utiliser avec la série HRM*-*A04

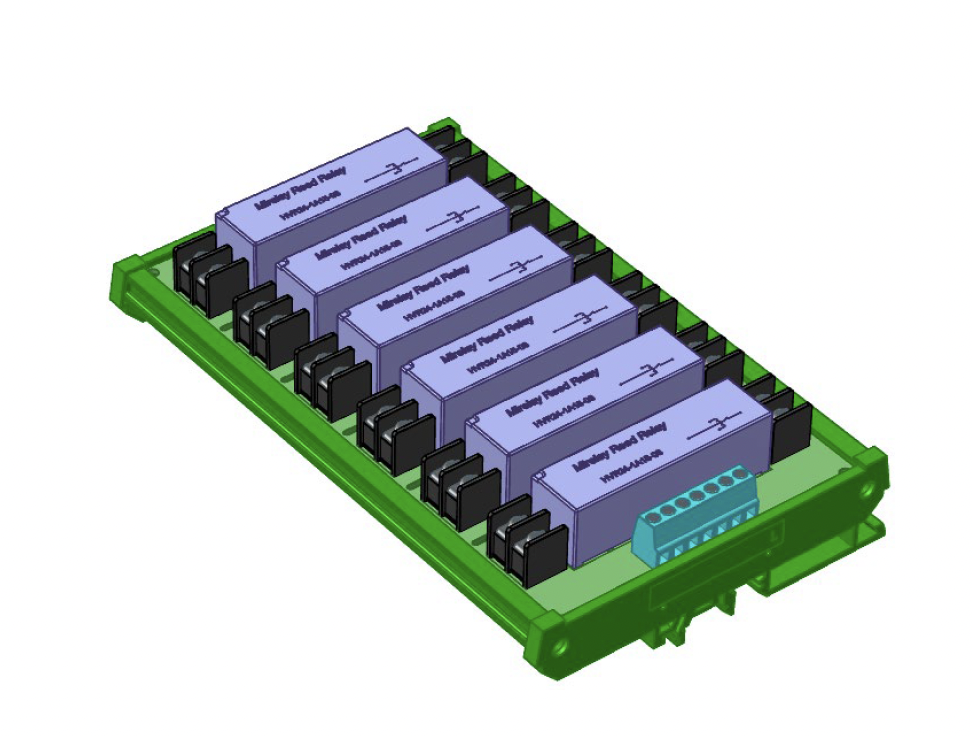

Module de relais Reed 6 canaux 6KV
- HRM05-6A06
- HRM12-6A06
- HRM24-6A06
Caractéristiques du produit :
- Matrice de relais Reed
- La tension de la bobine peut être choisie entre 5 V, 12 V ou 24 V
- 6 relais Reed longue durée à 12 canaux
- 6 pièces HVR05-2A04-02 sur carte PCB
- 1000 V, 1 A en commutation ou 2,5 A en transport
- Max 100 W, 100 VA
- Temps d'actionnement du relais de 1 ms
- Long life dry reed relays (>109 operations)
- À utiliser avec la série HRM*-*A04
Module de relais Reed 7KV 6 canaux
- HRM05-6A07
- HRM12-6A07
- HRM24-6A07
Caractéristiques du produit :
- Matrice de relais Reed
- La tension de la bobine peut être choisie entre 5 V, 12 V ou 24 V
- 6 relais Reed longue durée à 12 canaux
- 6 pièces HVR05-2A04-07 sur carte PCB
- 1000 V, 1 A en commutation ou 2,5 A en transport
- Max 100 W, 100 VA
- Temps d'actionnement du relais de 1 ms
- Long life dry reed relays (>109 operations)
- À utiliser avec la série HRM*-*A07
Module de relais Reed haute tension à 2 canaux 10KV/15KV
Module relais haute tension à 2 canaux
Guide DIN ou montage à vis M4 disponible
Tension de claquage jusqu'à 10/15 KVDC
Voyant LED indiquant la lumière
Protection professionnelle des circuits électriques
Module de relais Reed 10KV
HRM12-2A10
HRM24-2A10
Module de relais Reed 15KV
HRM12-2A15
HRM24-2A15
10KV 15KV 6 Channels Reed Relay Module
- HRM05-6A10
- HRM12-6A10
- HRM24-6A10
- HRM05-6A15
- HRM12-6A15
- HRM24-6A15
Caractéristiques du produit :
- Matrice de relais Reed
- La tension de la bobine peut être choisie entre 5 V, 12 V ou 24 V
- 6 pcs 6 Channels, long life reed relays
- 6 pcs 10KV or 15KV on PCB Board
- 7000V, 1A switching or 2.5A carry
- Max 100 W, 100 VA
- Temps d'actionnement du relais de 1 ms
- Long life dry reed relays (>109 operations)
- For use with Series HRM*-*A10 15
- 5VDC nominal voltage: 4VDC maximum pickup voltage, 0.5VDC minimum dropout voltage, 6.5VDC maximum operate voltage, and 50Ω coil resistance.
- 12VDC nominal voltage: 9VDC maximum pickup voltage, 1VDC minimum dropout voltage, 15VDC maximum operate voltage, and 200Ω coil resistance.
- 24VDC nominal voltage: 18VDC maximum pickup voltage, 2VDC minimum dropout voltage, 29VDC maximum operate voltage, and 600Ω coil resistance.
